Trigger Universal LED adapter Tenere 700 Africa Twin

Detailní popis produktu

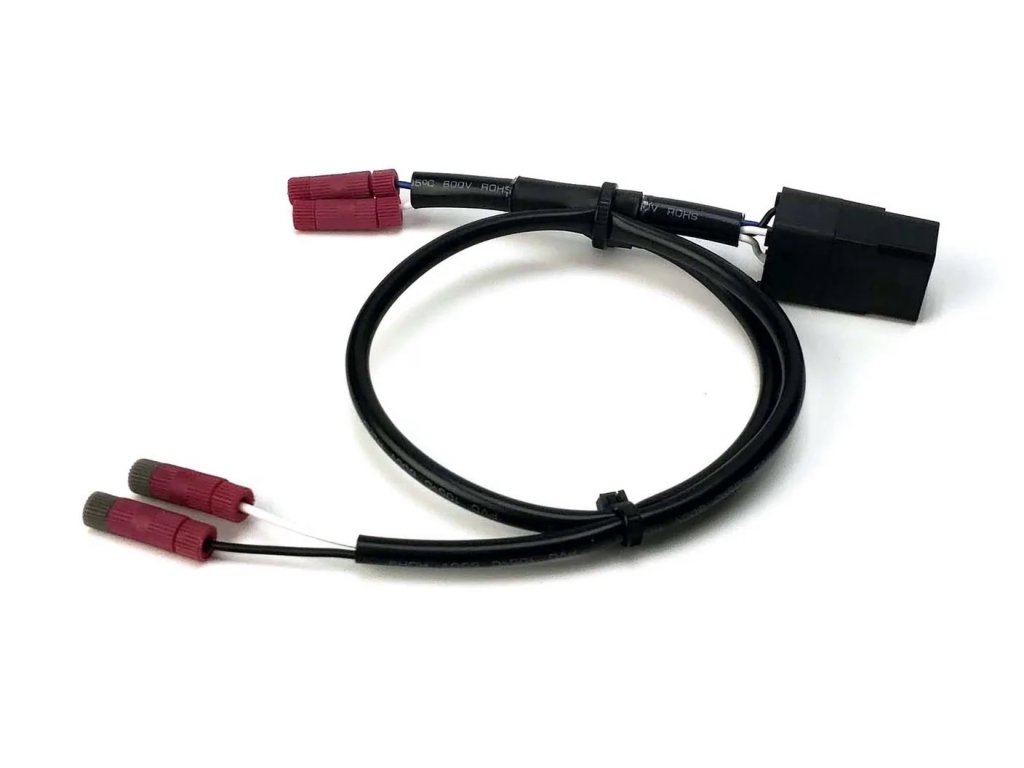

Trigger Wizard je jednoduchý kabelový adaptér, který změní spínaný zemnící vodič dálkových světel (používaný u LED světlometů) na tradiční zapojení, kde při zapnutí dálkových světel dává spínaný vodič 12 V. Tento adaptér je nutný, chcete měnit intenzitu přídavných světel pomocí továrního spínače dálkových světel.

Jednoduše připojte bílý a modrý konec k DENALI DataDim a poté připojte černý a bílý vodič k výstupu dálkových světel vozidla.

Co je to spínané uzemnění světla? Spínaný zemnící vodič je v současnosti běžná konfigurace pro obvody LED světlometů vozidel a jednoduše znamená, že spínač je na straně minusového kabelu světlometu. Chcete-li zjistit, jaký druh spínání má vaše vozidlo, jednoduše změřte voltmetrem napětí na vodiči dálkových světel při zapínání a vypínání spínače dálkových světel. Tradiční obvody dálkových světel se spínáním kladného polu ukazují 0 V, když jsou dálková světla vypnutá, a 12V, když jsou zapnutá.

Uzemněné obvody spínaných dálkových světel mají přesně opačný průběh, kdy na vodiči naměříte 12+ voltů, když jsou dálková světla vypnutá, a při zapnutí dálkových světel klesnou pod 1 volt. Připojením Trigger Wizard mezi kabelový svazek DENALI a obvod světlometu se signál převrátí, aby se správně aktivovala funkce https://www.myenduro.cz/denali-2-0-datadim-dual-intensity-controller/. Adaptér je kompatibilní se všemi svazky dálkových světel DENALI DataDim a řídicí jednotkou osvětlení DialDim.
